在深冷处理过程中，液氮作为冷媒与工件热交换，利用的只是其冷能，而液氮产生的高纯度氮气就直接被排放。

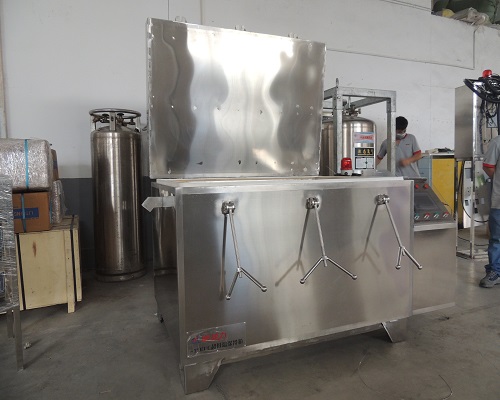

热处理现场生产过程中，往往需要很多氮气，用于高压气淬或者多用炉等气氛保护炉使用，针对这种情况，德捷力公司经过大量的实验研究和数据分析，2009年初成功研制了氮气回收型深冷箱并获取国家专利认真。

该设备在深冷处理的同时，可以把排放的氮气可靠有效的回收，用于热处理的其它工序，从而为客户节省使用成本，甚至可做到少或者零成本的深冷处理。

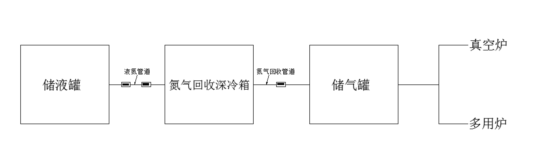

设备工作原理图

氮气回收型深冷箱实验

一、控温精度的检测

设备型号：DJL-SLX-544

实验时间：2009-09-02，09:58分开始，10:58分结束

实验地点：深圳市德捷力金属科技有限公司

实验目的：检测在不同压力下深冷箱的控温精度

检测方法：PLC触摸屏温度显式

实验方法：-120℃保温，工艺时间1小时

实验结果：

当储气瓶中不保持压力时：实际温度与设定温度温差为±1℃

当储气瓶中压力5KG为时：实际温度与设定温度温差为±1℃

当储气瓶中压力为8KG时：实际温度与设定温度温差为±2℃

当储气瓶中压力为12KG时：实际温度与设定温度温差为±2℃

当储气瓶中压力为14KG时：实际温度与设定温度温差为±2℃

实验结论：我公司氮气回收深冷箱在储气瓶保持不同的压力的

情况下，设备控温的精度可以控制在±2℃以内。

二、温均性检测

设备型号：DJL-SLX-544

实验时间：2009-09-02，13:35分开始，16:58分结束

实验地点：深圳市德捷力金属科技有限公司

实验目的：检测在不同温度下的温均性

实验方法： -120℃、-180℃保温，保温半小时后测温均性

检测方法：九点测温法

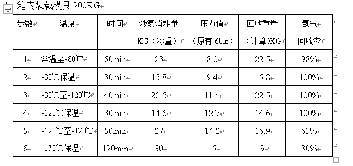

实验结果：（详见下表）

三、氮气回收系统的氮气回收率及液氮消耗量

设备型号：DJL-SLX-544

实验时间：2009-11-04，09:00分开始，14:30分结束

实验地点：东莞市大朗欣光真空热处理厂

实验目的：检测深冷箱氮气回收系统的氮气回收率及液氮消耗量

检测方法：计算法(储气罐容积为9立方米，上限压力15bar)

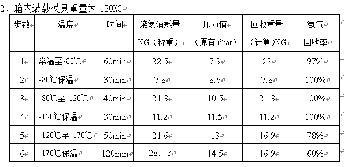

实验结果：（详见下表）

在现场储气罐容量允许、降温速度不特别要求急冷的条件下，我公司深冷设备氮气回收系统在实验过程中大部分的温度段的回收率可达到100%，（除去刚运行时用液氮对箱内气体进行排除时耗费约0.5-1KG外，现场实验在-150℃以内均可全部回收）。在超深冷（-180℃）的温度可对部分氮气进行回收（未回收的部分原因为储气罐容量不够）。

四、设备型号：DJL-SLX-544

实验时间：2009-11-04

实验目的：检测所我公司深冷箱回收氮气的纯度及高压气淬工件的效果

检测方法：检测气淬炉所淬出工件的效果

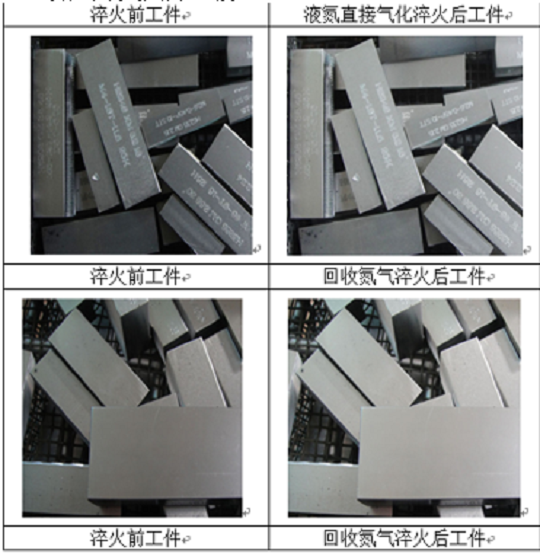

氮气淬火图片比较

       由上图对比可以看出：用深冷箱氮气回收系统所回收的氮气做真空气淬炉淬火与液氮直接气化的氮气淬火工件表面颜色无区别。
